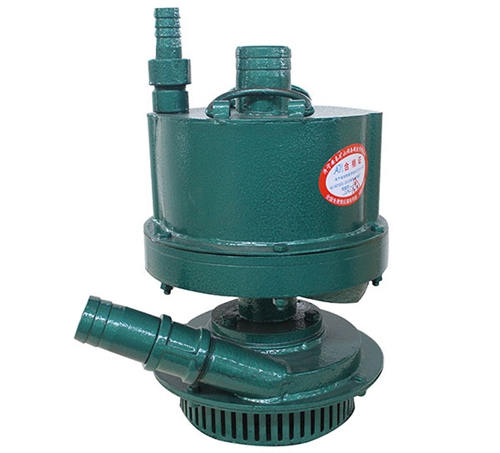

風動潛水泵以壓縮空氣為動力，空氣推動氣動馬達的葉片和轉子旋轉，將機械能傳遞給葉輪，葉輪旋轉產生離心力，使水被壓入泵體渦道并順著出水管排出，同時密封裝置利用氣、水壓力增強密封效果，確保安全運行。
動力傳遞：壓縮空氣驅動轉子旋轉
1.氣動馬達結構
氣動馬達由轉子、葉片、氣缸、殼體等部件組成。轉子上設有徑向槽，槽內安裝可滑動的葉片。氣缸兩端設有氣缸蓋，蓋上有吹氣眼，主風道與氣缸連通。
2.壓縮空氣作用過程
當壓縮空氣通過吹氣眼進入氣缸時，高壓氣流將葉片從轉子槽中吹出，使葉片緊貼氣缸內壁。同時，主風道的大量高壓空氣進入氣缸，推動葉片旋轉，進而帶動轉子高速運轉。這一過程將壓縮空氣的壓力能轉化為機械能。
密封隔離：氣水分離確保安全運行
1.密封腔設計
氣動馬達與水泵之間設有密封腔，腔內安裝彈簧密封圈。密封圈采用特殊結構，利用氣、水的壓力差使其內漲，形成雙重密封效果。
2.功能作用
防止氣缸內的高壓空氣泄漏至水泵腔體，保證氣動馬達的效率。
阻止水泵內的水進入氣動馬達，避免機械部件銹蝕或損壞。
確保設備在含煤塵、泥沙等惡劣介質環境中長期穩定運行。
排水過程：機械能轉化為水能
1.水泵結構
水泵部分由泵體、葉輪、泵座等組成。葉輪安裝在轉子軸上，通過螺母固定，與轉子同步旋轉。
2.離心排水原理
轉子帶動葉輪高速旋轉時，葉輪葉片對水施加離心力，使水從葉輪中心被甩向邊緣。
水進入泵體的渦道后，壓力逐漸升高，最終通過出水管排出。
葉輪持續旋轉形成負壓，吸引外部水通過進水口進入泵體，形成連續排水循環。
輔助系統：優化性能與可靠性
1.油霧潤滑系統
油霧器通過壓縮空氣將潤滑油霧化，輸送至氣動馬達的軸承等摩擦部位，減少磨損，延長使用壽命。
2.消聲降噪裝置
排氣口安裝消聲器，通過多孔結構吸收氣流噪音，降低設備運行時的噪聲污染。
3.管路連接組件
進風組合接頭和出水彎頭設計簡化安裝流程，確保壓縮空氣和水路的密封性，防止泄漏。
4.應用場景與優勢
風動潛水泵憑借其防爆、安全、適應性強的特點，廣泛應用于：
煤礦井下排水（含瓦斯環境）
礦山巷道開拓與豎井施工
地下室及隧道工程排水
含固體顆粒介質的排放（如泥沙、煤渣水）
其核心優勢在于：
無需電力：避免電火花引發爆炸風險，適用于易燃易爆場所。
結構緊湊：體積小、重量輕，便于移動和安裝。
耐用可靠：密封設計適應惡劣工況，維護簡便。
